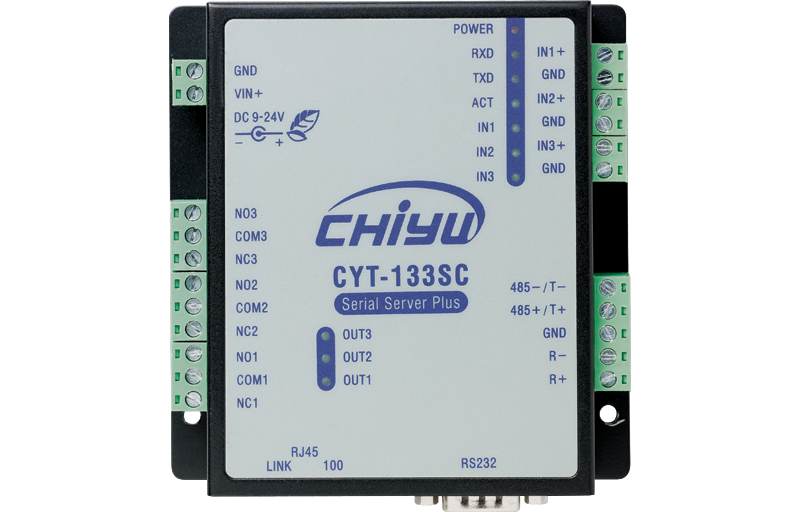

CYT-133SC

  • SV01124

CYT-133 là bộ chuyển đổi phương tiện cho phép chuyển đổi tín hiệu nối tiếp sang TCP/IP, đồng thời tích hợp bộ điều khiển đa DIO với máy chủ web tích hợp. Thiết bị này phù hợp để sử dụng với nhiều thiết bị tự động hóa công nghiệp khác nhau. Trong một số ứng dụng, người dùng có thể mở rộng phạm vi bằng cách sử dụng tối đa 9 bộ BF-51 hạ lưu (bộ mở rộng 3+3 DI/O), cung cấp tối đa 30 bộ giao diện DIO. Giải pháp CYT-133SC và BF-51 là giải pháp được cấu hình sẵn, giúp giảm chi phí triển khai và lắp đặt.

Đặc trưng

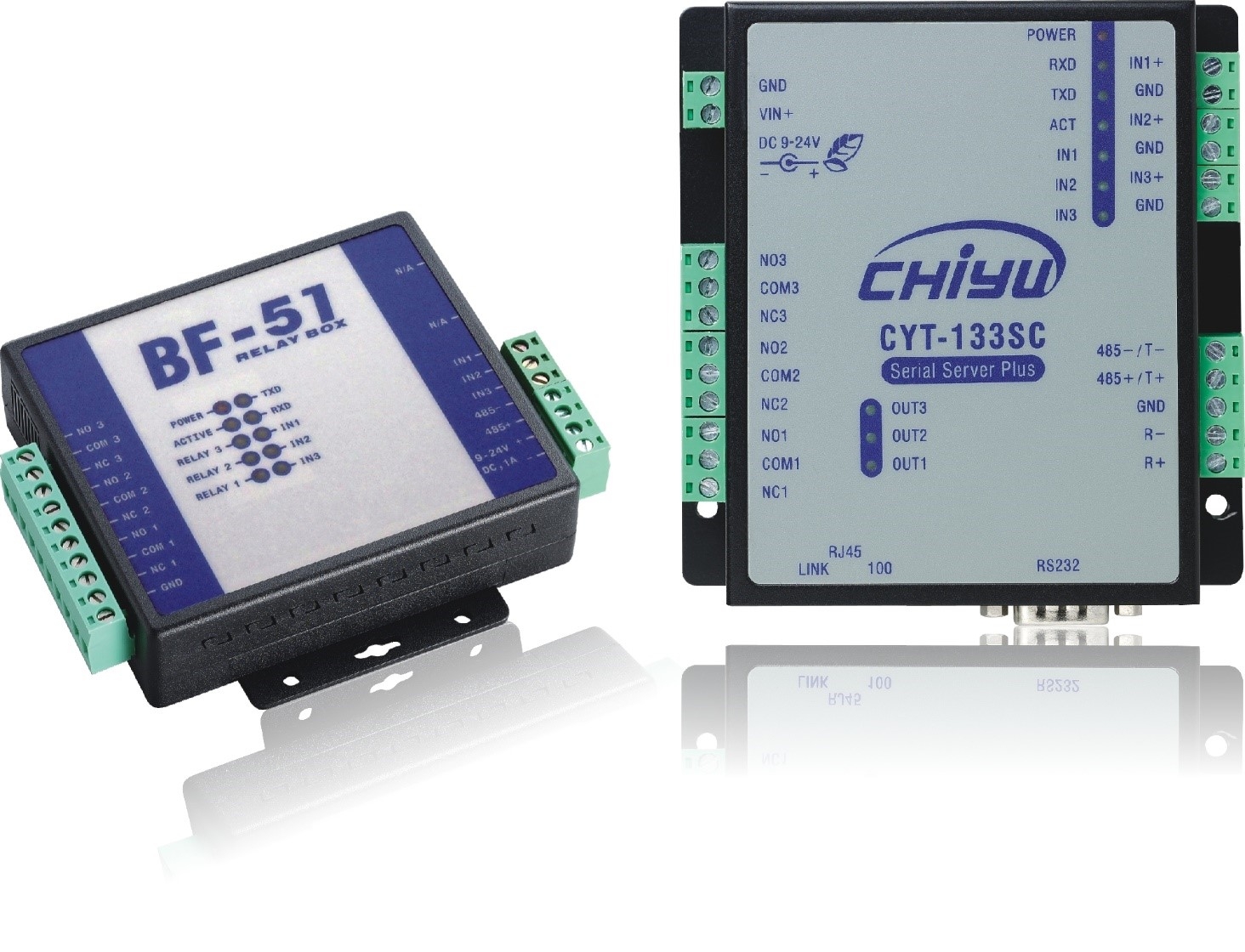

CYT-133SC + BF-51

Bộ chuyển đổi và mở rộng bộ điều khiển DIO từ giao tiếp nối tiếp sang TCP/IP.

CYT-133SC là máy chủ thiết bị nối tiếp đa năng cho phép giám sát các thiết bị nối tiếp công nghiệp của bạn, chẳng hạn như PLC, đồng hồ đo lưu lượng, đồng hồ đo khí, máy CNC và đầu đọc thẻ nhận dạng sinh trắc học từ xa. Hỗ trợ quản lý nền tảng web, nghĩa là bạn có thể trực tiếp sử dụng trình duyệt web để thực hiện tất cả các cài đặt, nâng cấp firmware mà không cần cài đặt thêm bất kỳ trình điều khiển nào. Hỗ trợ kích hoạt cảnh báo sự kiện qua email và SMS (Dịch vụ tin nhắn ngắn) để quản lý hệ thống theo thời gian thực. CYT-133SC tích hợp 3 cổng DI & DO, người dùng có thể dễ dàng tích hợp với các hệ thống khác nhờ thiết kế đặc biệt này. Thông qua BF-51 (HỘP I/O), bạn có thể mở rộng thêm 30 cổng I/O cho nhiều ứng dụng hơn.

  • Hỗ trợ DHCP
  • Quản lý toàn bộ mạng qua Web
  • Cấu hình sao lưu và khôi phục
  • Tự động đàm phán Ethernet 10/100M bps
  • Hỗ trợ PPPoE
  • Hỗ trợ nối tiếp TCP Server/Client, DUP và chế độ I/O mở rộng
  • DNS động
  • Hỗ trợ 3 DI/ DO
  • Hỗ trợ I/O Tự động, Máy chủ TCP/Máy khách, UDP, Chế độ ngang hàng
  • Tương thích với BF-51 (hộp I/O) để mở rộng thêm 30 I/O
Các sản phẩm/Đặc điểm kỹ thuật

Thông số kỹ thuật CYT-133SC

Ethernet: 10/100Base-T/Tx1, Tự động xuất MSI/ MDI
Cổng giao tiếp: RS-232/ 485/ 422
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, 1200bps ~ 230,4kbps
RS-485: 2 DỮ LIỆU +/-
RS-422: 4 R+/R-/T+/T-
CPU: 16 Bit, 100MHz
Bộ nhớ: Flash 256K & SDRAM 2M
Watch Dog: Ngăn chặn hệ thống dừng
Cổng I/O: 3 DI/ 3 DO
Đèn LED chỉ báo: 10: Nguồn / RXD / TXD / ACT / IN1 / IN2 / IN3 / OUT1 / OUT2 / OUT3
Yêu cầu nguồn điện: DC 9V ~ 24V
Tiêu thụ điện năng: 500mA (9V)
Chứng nhận EMI/EMC: FCC B, CE B
Nhiệt độ hoạt động: 0℃ ~ 65℃
Nhiệt độ bảo quản: -20℃ ~ 85℃
Độ ẩm hoạt động: 5% ~ 95% RH
Chống sét lan truyền: Cổng nối tiếp 15 KV ESD
Bảo vệ từ tính: Cổng Ethernet 1,5 KV
Loại đầu nối: DB9 (Đực) / RJ-45 / 2 RS-485 / 4 RS-422
Nút Reset: Có
Trọng lượng: 340g
Kích thước: 106,5 (Bao gồm vòng đeo tai) x 115 x 28 mm

Thông số kỹ thuật CYT-133SC

Giao diện truyền thông: RS-485
Đầu vào: 1. 3 đầu vào kỹ thuật số, 2. Khối đầu cuối để kết nối, 3. Bảo vệ quá tải điện áp: 70V (DC)
Đầu ra: 1. 3 đầu ra kỹ thuật số, 2. Khối đầu cuối để kết nối, 3. Rơ le tích hợp (Sản xuất tại Nhật Bản): 30V (DC), 1A
Đèn LED: NGUỒN, HOẠT ĐỘNG, RƠ LE1, RƠ LE2, RƠ LE3, TXD, RXD, IN1, IN2, IN3
Khoảng cách RS-485 tối đa: 1000m
TID Thiết lập: Cài đặt công tắc DIP (tối đa 9 bộ)
Công suất định mức: DC 9-24V
Dòng điện định mức: 200mA ~ 400mA
Nhiệt độ hoạt động: 0℃ ~ 55℃
Nhiệt độ bảo quản: -20℃ ~ 70℃
Độ ẩm lưu trữ: 0% ~ 90% RH
Trọng lượng: 140g
Kích thước: 106 x 100 x 26,5 mm

Kết cấu

Khác
Máy chủ web, được hỗ trợ bởi phần mềm quản lý SOMAC Central của Chiyu Technology. Kiểm soát ra vào và chấm công. Các tính năng như chống trả lại, xác thực người dùng, xác thực nhóm, thiết lập cửa bằng phương pháp xác minh.

Tất cả sản phẩm được bảo hành 2 năm.
