Mã sản phẩm:
Thương hiệu:
– Tốc độ đọc tối đa có thể đạt 1100 thẻ/giây
– Hỗ trợ RSSI để xác định khoảng cách tín hiệu thẻ
– 2 nhóm GPI và 2 nhóm GPO, có khả năng điều khiển các thiết bị ngoại vi
– Hỗ trợ phát triển ứng dụng bằng nhiều ngôn ngữ như C#, Delphi, Java, Python, VB, v.v.
– Ứng dụng: quản lý kho bãi, kiểm soát sản xuất, theo dõi tài sản, quản lý dịch vụ giặt ủi, tủ thông minh, quản lý rác thải, v.v.

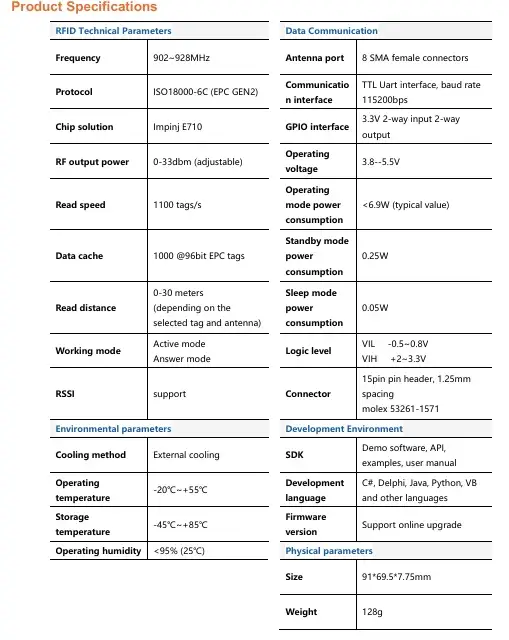

Product Specifications
| RFID Technical Parameters | Data Communication | |||
| Frequency | 902~928MHz (US）865~868MHz （EU） | Antenna port | 8 SMA female connectors | |
| Protocol | ISO18000-6C (EPC GEN2) | Communication interface | TTL Uart interface, baud rate 115200bps | |
| Chip solution | Impinj E710 | GPIO interface | 3.3V 2-way input 2-way output | |
| RF output power | 0-33dbm (adjustable) | Operating voltage | 3.8–5.5V | |
| Read speed | 1100 tags/s | Operating mode power consumption | <6.9W (typical value) | |
| Data cache | 1000 @96bit EPC tags | Standby mode power consumption | 0.25W | |
| Read distance | 0-30 meters (depending on the selected tag and antenna) | Sleep mode power consumption | 0.05W | |
| Working mode | Active mode Answer mode | Logic level | VIL -0.5~0.8V VIH +2~3.3V | |
| RSSI | support | Connector | 15pin pin header, 1.25mm spacing molex 53261-1571 | |
| Environmental parameters | Development Environment | |||
| Cooling method | External cooling | SDK | Demo software, API, examples, user manual | |
| Operating temperature | -20℃~+55℃ | Development language | C#, Delphi, Java, Python, VB and other languages | |
| Storage temperature | -45℃~+85℃ | Firmware version | Support online upgrade | |
| Operating humidity | <95% (25℃) | Physical parameters | ||
| Size | 91*69.5*7.75mm | |||
| Weight | 128g | |||

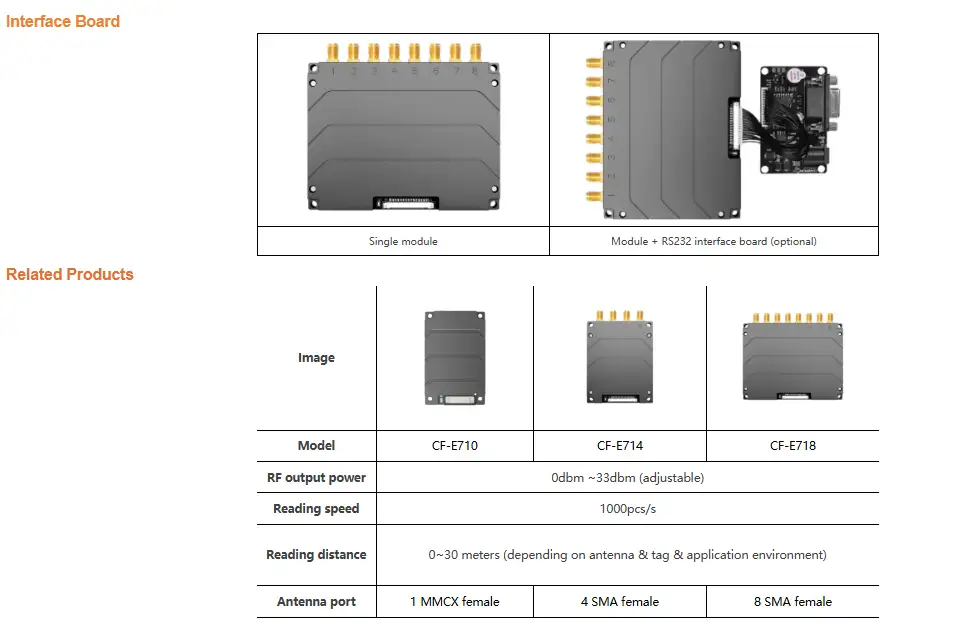

Details display
Wiring Definition | |||
Socket number | Bottom pad number | symbol | describe |
1 | 1 | GND GND | Ground |
2 | 1 | ||
3 | 2 | VCC VCC | Power |
4 | 2 | ||
5 | 4 | GPO1 | Universal output port (3.3VTTL level) |
6 | GPO2 | ||
7 | GPI1 | Universal input port (3.3VTTL level) | |
8 | BUZZER | Buzzer output, high level valid Driven, can output current | |
9 | 5 | RXD | Serial communication data input terminal |
10 | 6 | TXD | Serial communication data output terminal |
11 | Reserved | reserve | |
12 | Reserved | ||
13 | GPI2 | Universal input port (3.3VTTL level) | |
14 | 3 | EN | Enable terminal, high level is valid (internal 10k resistor can be selected to pull up to VCC) |
15 | RS485_CTRL | RS485 direction control | |
